Комплект оборудования предназначен для производства воздуховодов прямоугольного сечения из тонколистового металла. Этот процесс отличается простотой, высокой окупаемостью и небольшим набором станков, необходимым для полного цикла изготовления.
Этапы изготовления прямоугольного воздуховода
| Выкройка заготовок из рулона | Прокатка ребер и фальца под угловой замок | Гибка короба и осадка фальца | Крепление шинорейки к торцам воздуховода |
  |
  |
  |
 |
| Размотчик, станок для раскроя листа или гильотина | Станок для прокатки ребер, фальцепрокатный станок | Листогиб, киянка или фальцеосадочная машинка | Пуклевочный пресс или аппарат точечной сварки |
Раскрой заготовок из рулона
Раскрой заготовок из рулона производится гильотинами , которые обеспечивают высокую скорость и промышленное качество реза. Наиболее производительны электромеханические гильотины.
Гильотина MetalMaster MTG 1315 (ножная)
Гильотина Mazanek GM 1250 (электромеханическая) Стальная полоса из рулона, установленного на размотчике , подается в гильотину и отрезается в размер. Для неавтоматических производств удобнее и надежнее всего использовать двухопорные ручные размотчики. Установка рулона на размотчик осуществляется кран-балкой или при помощи самоподъемного механизма самого размотчика.
Размотчик РМ-1250
Размотчик РМС (самоподъёмный) Прокатка ребер и фальца под угловой замок
Для повышения жесткости конструкции и снижения вибрации от воздушного потока, на заготовке прокатываются ребра жесткости. Для этой цели используются специальные станки для прокатки ребер жесткости . Перед гибкой короба необходимо на примыкающих сторонах сформировать фальцы под угловой (питтсбургский) замок. Данная операция выполняется на фальцепрокатных станках.

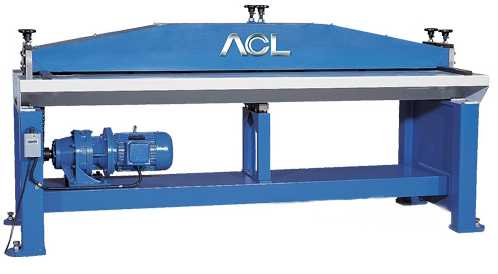

Для ребер жесткости ACL G 1.2x1250-5

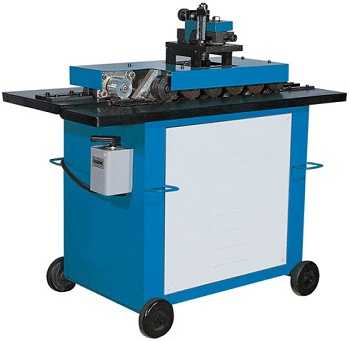

Фальцепрокатный станок MetalMaster MLC-12DR Гибка короба и осадка фальцев
Разрезанный в размер лист, с прокатанными ребрами жесткости и фальцами под угловой замок, требуется согнуть в замкнутый короб прямоугольного сечения. Для выполнения этой операции подходят листогибы . При этом ответные части углового замка соединяются и закрываются специальной электромеханической машинкой или обычной киянкой.
Листогиб MetalMaster Euromaster LBM 200

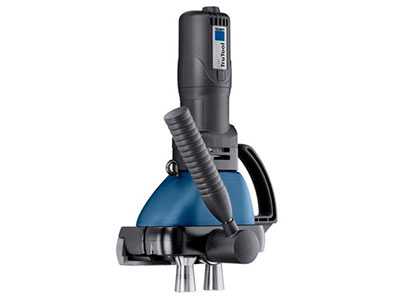

Фальцеосадочная машинка Trumpf F-301 Крепление шинорейки к торцам воздуховода
На торцы сформированного воздуховода крепится шинорейка. Резка шинорейки производится с помощью маятниковых отрезных пил . Закрепление профиля на торце воздуховода осуществляется пуклевочным прессом.

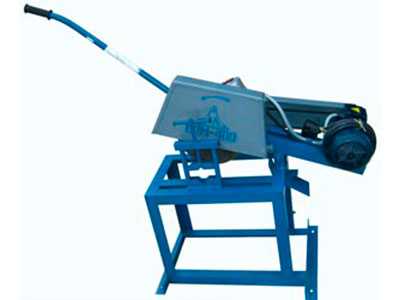

Маятниковая пила СОМ-400Г

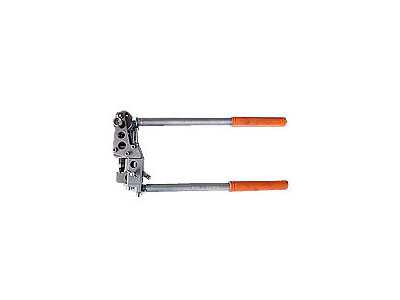

Пуклевочный пресс Изготовление колен, тройников и переходов
Для изготовления фасонных элементов воздуховодов необходимо выкроить из листа криволинейную заготовку. Эта операция производится при помощи электромеханических ножниц по предварительной разметке. Наиболее популярными брендами электромеханических ножниц являются Trumpf и Makita. На выкроенных заготовках при помощи фальцепрокатного станка формируется угловой замок. После формирования замка заготовка прокатывается через вальцовочный станок , задающий изгиб заготовки по радиусу (в случае изготовления колена). Соединение отдельных частей колена осуществляется при помощи углового замка.

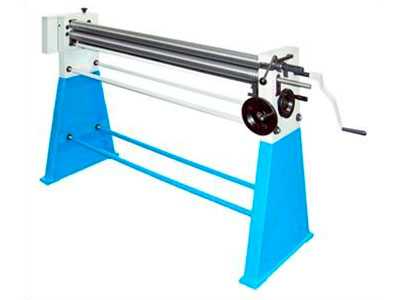

Ручные вальцы Metalmaster MSR 1215

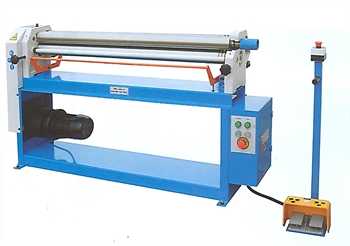

Электромеханические вальцы Metalmaster ESR 1315 Некоторые фасонные элементы могут потребовать совершения сложных непараллельных гибов. Для решения данной задачи используются сегментальные листогибы . В тех случаях, когда в связи со сложностью конструкции соединение посредством фальцевого замка невозможно, применяется точечная сварка.
Листогиб MetalMaster MTB-3S 1215

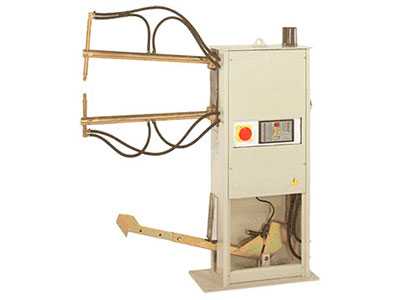

Сварочный станок Tecna 4602N
